EMC檢測_RS射頻輻射電磁場抗擾度測試詳解
文章出處：環測威 人氣：1219發表時間：2021-08-28
RS射頻輻射電磁場抗擾度測試是什么？可能很多人都比較陌生。今天小編就帶大家一起來看看。射頻電磁場輻射抗擾度試驗是對電氣、電子設備進行測試。
RS射頻輻射電磁場抗擾度測試符合標準
IEC61000-4-3/ GB T17626.3
CISPR 24/ GB T17618，是專門用于信息技術設備（ITE，Information Technology Equipment）的一個標準）。
CISPR 14-2/ GB 4343.2
IEC61547/ GB T18595
RS射頻輻射電磁場抗擾度測試目的
射頻輻射電磁場對設備的干擾往往是由設備操作、維修和安全檢查人員在使用移動電話、無線電臺、電視發射臺、移動無線電發射機等電磁輻射源產生的（以上屬有意發射），汽車點火裝置、電焊機、晶閘管整流器、熒光燈工作時產生的寄生輻射（以上屬無意發射）也都會產生射頻輻射干擾。測試的目的是為了建立一個共同的標準來評價電氣和電子產品或系統的抗射頻輻射電磁場干擾的能力。
RS射頻輻射電磁場抗擾度測試等級及選擇

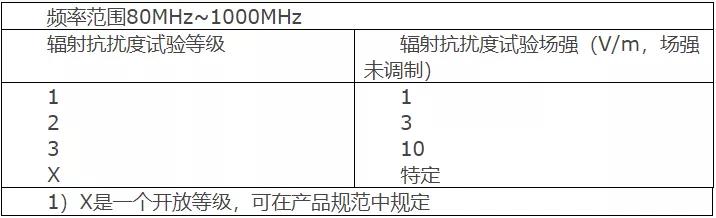

射頻電磁場輻射抗擾度（RS）試驗等級
RS射頻輻射電磁場抗擾度測試設備：
?。?）信號發生器（主要指標是帶寬、有調幅功能、能自動或手動掃描、掃描點上的留駐時間可設定、信號的幅度能自動控制等）；
?。?）功率放大器（要求在1m法、3m法或10m法①的情況下，達到標準規定的場強。對于小產品，也可以采用lm法進行測試，但當lm法和3m法的測試結果有出入時，以3m法為準）；
?。?）天線（在不同的頻段下使用雙錐和對數周期天線）；
?。?）場強測試探頭；
?。?）場強測試與記錄設備。在基本儀器的基礎上再增加一些諸如功率計、計算機（包括專用的控制軟件）、場強探頭的自動行走機構等，可構成一個完整的自動測試系統；
（6）電波暗室，為了保證測試結果的可比性和重復性，要對測試場地的均勻性進行校驗；
?。?）橫向電磁波室（TEM小室）、帶狀線天線、平行板天線；
輻射電磁場抗擾度測試方法
測試時要用 1KHz正弦波進行幅度調制， 調制深度為 80%， 參見下圖 （在早期的測試標準中不需要調制）。將來有可能再增加一項鍵控調頻 （歐共體標準已采用）， 調制頻率為 200Hz， 占空比為 1:1。
信號發生器的輸出電壓波形

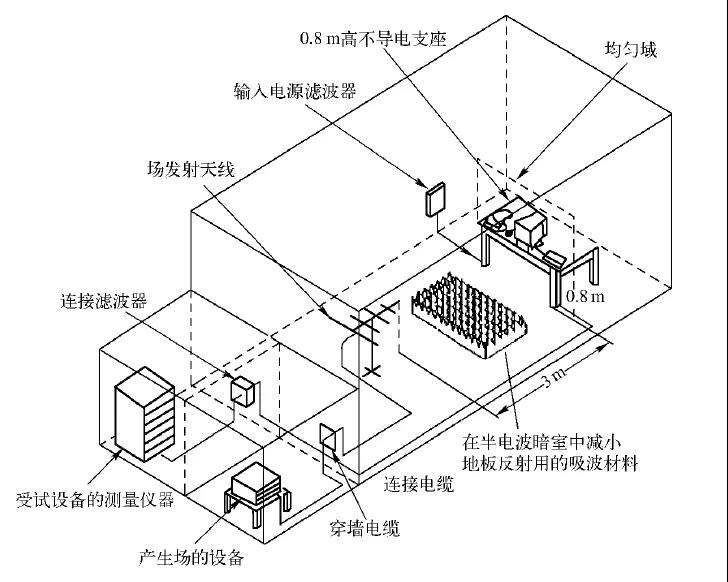

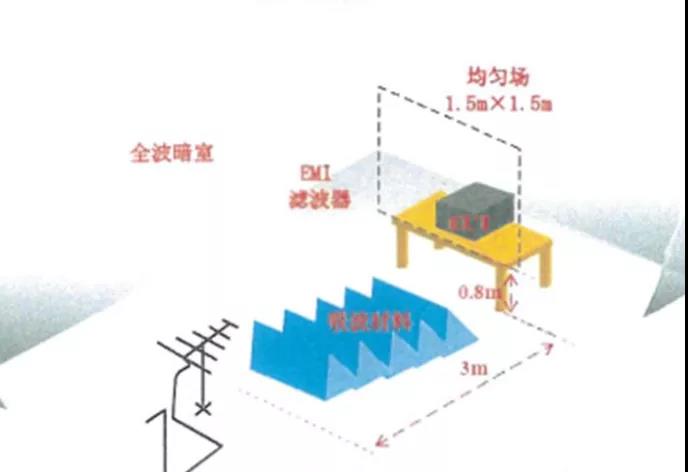

測試在電波暗室中進行（如下圖），用監視器監視試品的工作情況 （或從試品引出可以說明試品工作狀態的信號至測定室，由專門儀器予以判定）。暗室內有天線 （包括天線的升降塔）、轉臺、試品及監視器。工作人員、測定試品性能的儀器、信號發生器、功率計和計算機等設備在測定室里。高頻功率放大器則放在功放室里。測試中，對試品的布線非常講究，應記錄在案，以便必要時重現測試結果。

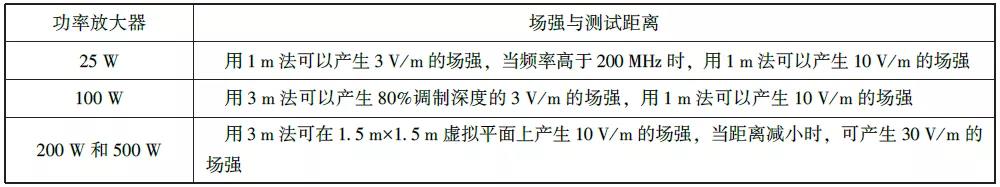

場強、測試距離與功率放大器的關系見表
